第一章 高性能计算的热力学瓶颈与液冷技术的范式革命

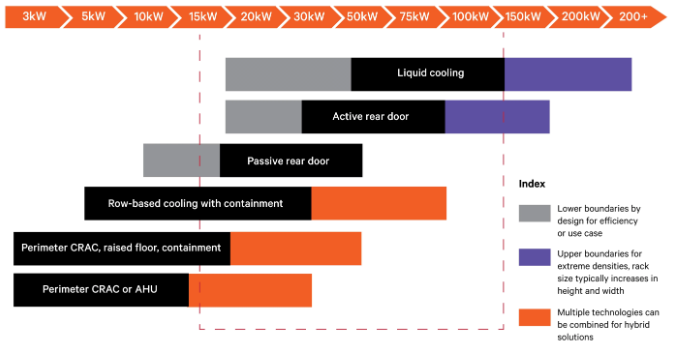

在人工智能与高性能计算（HPC）协同演进的当下，半导体架构正面临前所未有的热力学挑战。随着计算核心从传统的通用处理器向大规模并行加速器转型，单芯片的功耗密度已跨越了物理散热的临界点。英伟达（NVIDIA）从V100架构的300W热设计功耗（TDP）演进至H100架构的700W，再到Blackwell架构中B200芯片惊人的1200W，这一数据轨迹清晰地揭示了风冷散热时代的终结 。在GB200 NVL72等机架级系统中，单芯片封装的功率甚至达到了2700W的峰值，而整个机架的功耗则飙升至120kW甚至更高，这远超传统空气冷却技术15-20kW的散热极限 。



在这种极端的热流密度环境下，微通道液冷板（Micro-channel Liquid Cooling Plate, MLCP）不再是数据中心的可选项，而是支撑万亿参数大模型持续运行的唯一可行路径 。微通道液冷技术通过将传热尺度缩小至微米量级，显著提升了流体与固体表面之间的换热效率，能够应对超过150W/cm²的局部热斑挑战 。这种从“组件散热”向“系统级集成液冷”的转变，标志着数据中心基础设施进入了以高密度、高能效、高可靠性为特征的液冷元年 。





第二章 微通道液冷板的核心热物理原理

微通道液冷板的高效能源于微尺度流体力学与传热学的深度结合。其基本原理是利用微小通道产生极大的比表面积，并通过控制流体边界层效应，实现在极小温差下的巨大换热量 。

2.1 微尺度传热的数学基础与流态特征

在微通道内部，冷却液的流动特性由雷诺数（Re）决定。计算公式如下：



其中，ρ代表流体密度，V为流速，Dh为通道的水力直径，μ为流体动力粘度 。在英伟达微通道冷板的典型设计中，水力直径Dh通常在0.05mm至0.5mm之间。由于通道尺度极小，即使流速达到一定水平，Re数通常仍保持在2000以下，这决定了流道内的流态为典型的层流（Laminar Flow）。在层流状态下，流体流动平稳且可预测，这对于减少泵送功率损耗和保持散热均匀性至关重要 。







水力直径的精确设计直接影响热阻。对于高深宽比的微翅片结构（翅片高度L远大于间距P），水力直径可近似表示为：



这意味着减小翅片间距是提升散热效率最直接的手段，但同时也带来了流阻（压力降）上升的挑战。工程师必须在热阻（通常要求低于0.03℃/W）与流阻（通常限制在20kPa以内）之间寻求最优平衡点 。

2.2 热阻链条的重塑与结温控制

传统冷板散热方案中，热量需要通过芯片盖板、热界面材料（TIM）、冷板基底等多层物理界面，形成冗长的热阻链条 。而英伟达推进的MLCP技术，特别是未来的盖板级微通道（MCL）技术，旨在消除中间介质。通过将微通道结构直接集成到芯片封装的盖板中，冷却液能够极度接近热源核心，散热效率比传统方案提升3-5倍 。这种设计能够将芯片结温稳定在$75^\circ \text{C}$以下，防止因温度过高导致的硬件降频（Thermal Throttling），从而确保AI计算任务的确定性 。





第三章 英伟达液冷架构的演进路线：从GB200到Rubin





英伟达在液冷技术上的布局呈现出从“单体组件”到“平台级集成”再到“封装级融合”的清晰轨迹。

3.1 GB200 NVL72：机架级全液冷标杆

在Blackwell架构中，GB200 NVL72系统采用了大规模集成冷板设计。每个计算托盘配备了专门定制的冷板，覆盖两颗Grace CPU和四颗Blackwell GPU 。

• 大冷板策略：GB200采用整体式冷板覆盖方案，这种设计在物理结构上更加稳固，便于在机架狭小空间内进行管路布线 。

• 盲插接口集成：通过UQD04盲插接口，托盘在推入机架歧管（Manifold）时可自动建立冷却液连接，无需手动干预，支持在线热插拔维护 。

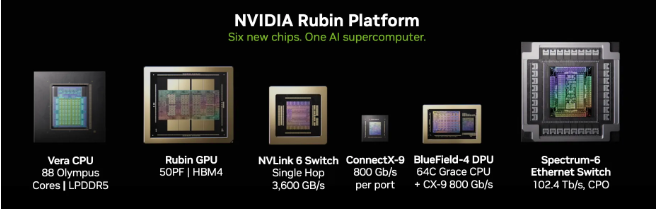

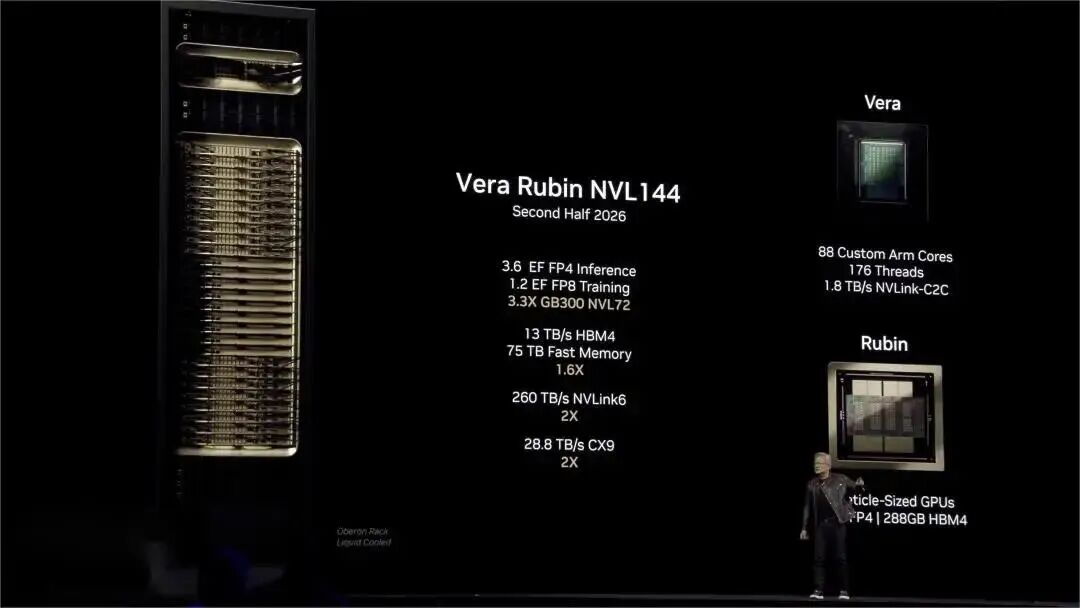

3.2 GB300与Rubin平台：独立冷板与MCL技术

随着Rubin平台的发布，英伟达在散热领域引入了更深层次的创新。





• 独立冷板方案：不同于GB200的整体覆盖，GB300及Rubin平台倾向于采用针对单颗芯片的独立冷板设计。这种转变允许根据CPU与GPU不同的功耗特性定制内部流道，实现更加精准的温度梯度控制 。

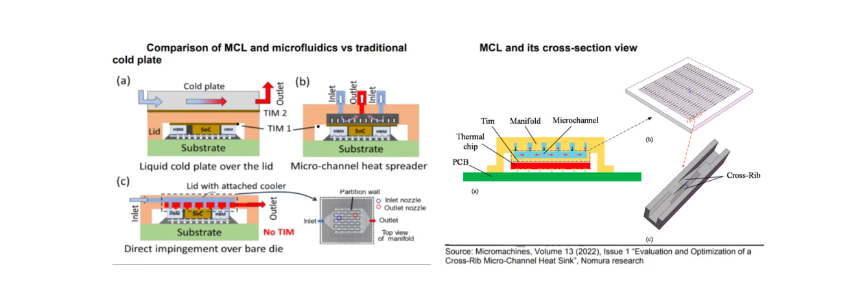

• 微通道盖板（MCL）：预计于2027年量产的MCL技术是散热领域的重大突破。它将微通道直接“刻”在芯片封装的盖板内部，使冷却液直接与芯片盖板热交换，进一步缩短了换热路径 。

第四章 微通道液冷板的制造工艺与材料科学

微通道冷板的制造属于微纳制造与精密工程的交叉领域，其核心挑战在于如何在坚硬的金属基底上加工出高深宽比、微米级精度的流道结构。

4.1 关键加工工艺：从铲齿到3D打印

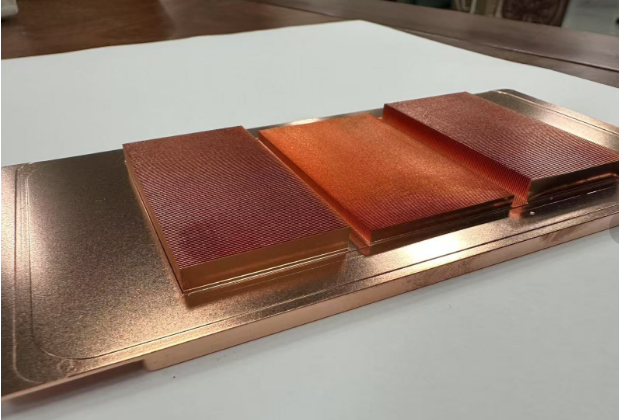

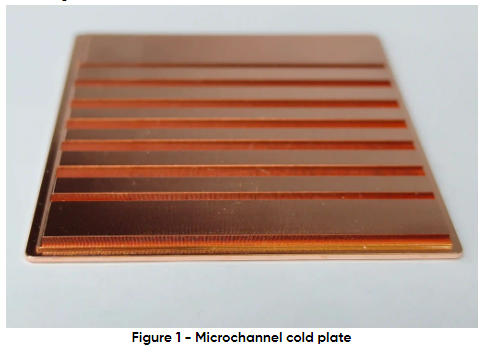

1. 铲齿工艺 (Skived Fin)： 铲齿是目前制造高密度微翅片冷板的主流技术。通过专用刀具从铜基底上连续切削并垂直弯折翅片 。

   • 特点：翅片厚度可薄至0.05mm，间距同样可控制在0.05mm左右，且翅片与基座一体成型，无任何接触热阻 。

   • 应用：广泛用于英伟达GPU冷板的高发热区域 。

2. 激光与蚀刻技术： 激光烧蚀与化学蚀刻能够制造非线性的复杂流道。激光加工速度快、精度高，且不受刀具形状限制；蚀刻技术则能够实现极高的流道表面平整度 。

3. 3D打印 (增材制造)： 利用金属粉末熔融技术，可以制造出传统减材加工无法实现的仿生流道或内部网格结构。虽然成本较高，但在 Rubuin 等下一代实验型平台中，3D打印被证明能提升约50%的散热效率 。

4.2 材料选择：高纯无氧铜的必然性

在材料选择上，英伟达供应商通常选用C1020无氧铜（纯度 99.99%）。

• 高导热率：铜的热导率（约390-400 W/m·K）远超铝材，能够迅速将点状热源传导至大面积流道表面 。

• 工艺稳定性：无氧铜在真空钎焊过程中表现卓越，不会因高温产生起皮或氧化，确保了微通道内部流动的洁净度，防止微小颗粒堵塞流道 。

4.3 连接工艺：真空钎焊与扩散焊

冷板底座与盖板的连接直接关系到系统的密封性与寿命。

• 真空钎焊：在真空中利用液态钎料填充接缝，具有变形小、接头强度高的特点，是当前GB200冷板生产的标准流程 。

• 扩散焊：通过原子级的扩散实现连接，强度接近母材，能够承受极高的流体压力，常用于对压力要求严苛的航空级冷板或高性能CDU换热器 。





第五章 系统级适配：机架、歧管与冷却分配单元 (CDU)

微通道冷板的散热性能必须依赖于高效的机架级循环系统才能转化为数据中心的能效收益。

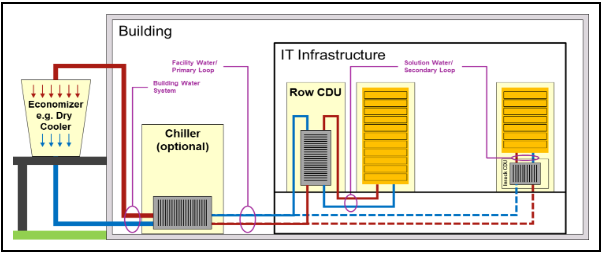

5.1 冷却分配单元 (CDU) 的核心职能

CDU是液冷系统的“心脏”，负责一次回路（设施侧）与二次回路（IT侧）之间的热交换 。

• 换热能力：英伟达推荐的机架内CDU通常具备250kW的散热容量，足以支撑NVL72机架的极限功耗，而行间CDU则可扩展至1.3MW甚至1.8MW，支持多个液冷机架形成的超算集群 。

• 控制逻辑：CDU内置高精度泵组，能够根据AI负载动态调整流速，确保流量分配与芯片热量产出实时匹配 。



5.2 歧管 (Manifold) 与配水均衡

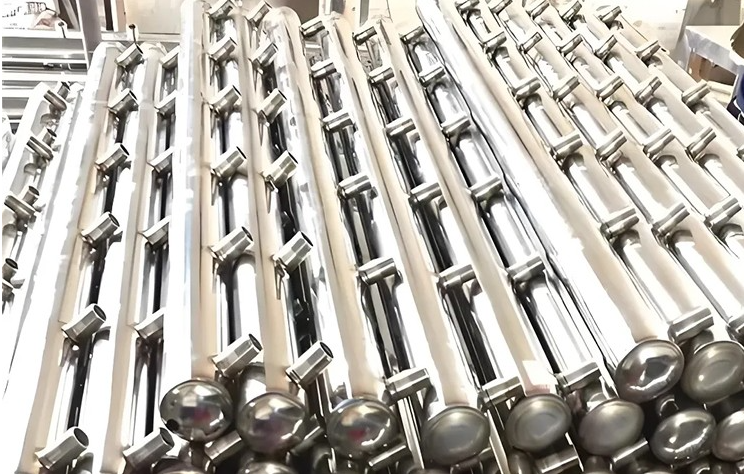

歧管负责将冷却液均匀输送至每个计算节点。

• 流道平衡：在GB200 NVL72中，歧管设计需通过CFD（计算流体力学）模拟优化，确保从顶部托盘到底部托盘的压力降保持一致，误差控制在1%以内 。

• 冗余设计：采用双回路或并行流道设计，确保单一管路故障不会导致整个机架停机 。



5.3 快速断开接头 (UQD) 的工业标准

UQD是连接冷板与歧管的关键接口，其性能直接影响系统的可维护性。

• 盲插技术：英伟达NPN（合作伙伴网络）认证的UQD（如Parker的UQD系列）支持盲插操作，具有自动校准功能（约1mm位移容差），极大简化了数据中心人员的操作难度 。

• 零滴漏设计：平整端面设计确保断开连接时残留液体极少（近乎零滴漏），保护昂贵的电子元器件免受液体污染 。



组件名称	关键规格	核心供应商举例
CDU (冷却分配单元)	250kW - 1.8MW, N+1 冗余泵	维谛 (Vertiv), 博德 (Boyd), 奇鋐 (Auras)
歧管 (Manifold)	6061铝合金或304不锈钢, $\pm 0.1$mm精度	维谛 (Vertiv), 派克汉尼汾 (Parker), 酷冷至尊
快速接头 (UQD)	OCP UQD 标准, 盲插支持	史陶比尔 (Stäubli), 丹佛斯 (Danfoss), CPC
冷板 (Cold Plate)	无氧铜铲齿, 真空钎焊	奇鋐 (Auras), 双鸿 (Auras), 博德 (Boyd)

第六章 运行可靠性与水质管理：二次回路的“生命线”

微通道冷板极窄的流道（约100-300微米）对冷却液的品质提出了近乎苛刻的要求。任何微小的沉淀、锈蚀或生物滋生都可能导致流道堵塞，进而引发芯片烧毁 。

6.1 物理过滤与洁净度控制

系统在安装完成后必须进行高标准的冲洗流程。

• 精密过滤：二次回路（TCS）必须配备50微米及以上的过滤器，并定期检查压力差，以判断滤芯是否饱和 。

• 残渣清理：在钎焊和组装过程中，必须严格控制焊剂残留和金属微屑，防止其在微通道窄口处堆积 。

6.2 化学特性与腐蚀管理

冷却液通常采用去离子水或25%丙二醇（PG25）溶液。

• 电导率监测：去离子水必须维持极低的电导率（通常要求电阻率 $> 1 \text{ M}\Omega \cdot \text{cm}$），以减少电化学腐蚀风险 。

• 缓蚀剂与杀菌剂：必须添加特定的缓蚀剂（如Nalco 3DT-199）以在铜表面形成保护膜，防止点蚀；同时投放杀菌剂（如NX1100）以抑制 Fusarium 等真菌的滋生 。

6.3 压力测试与泄漏检测

英伟达液冷系统对泄漏的容忍度为零。

• 氦质谱检漏：冷板及歧管在出厂前通常需经过氦质谱检漏仪测试，确保漏率达到真空级密封水平 。

• 在线监测：在机架底部通常布置泄漏检测电缆，一旦感应到湿度异常，CDU会立即发出告警并触发泵组紧急制动 。

第七章 经济效能分析：PUE 降低与 TCO 优化

尽管微通道液冷系统的初期投资（CAPEX）高于传统风冷，但其在运营成本（OPEX）和整体拥有成本（TCO）上的表现极具竞争力 。

7.1 PUE 指标的跨越

采用液冷技术的英伟达AI工厂，能够取消大量耗能巨大的空调风扇。

• 能耗降低：液冷系统能将数据中心的 PUE 从 1.5 以上降低到 1.1 甚至 1.05 左右 。

• 水消耗减少：通过闭环冷却系统与自然冷却塔结合，GB200系统在显著提升算力的同时，能够大幅减少水资源的蒸发消耗 。

7.2 算力产出的极致释放

由于液冷能将芯片温度维持在更低、更稳定的水平，它直接带来了更高的算力收益。

• 无热限制运行：在处理万亿参数 LLM 时，液冷可支持 GPU 长时间运行在超频或最高加速频率，计算效率比风冷环境提升约 30% 。

• 生命周期延长：更低的运行温度降低了电子迁移风险，根据阿伦尼乌斯定律，工作温度每降低 $10^\circ \text{C}$，电子元器件的 MTBF（平均无故障时间）将显著提升 。

第八章 产业适配与全球供应链版图

英伟达微通道液冷技术的成功高度依赖于其构建的全球合作伙伴生态。

8.1 供应商的准入与协同 (RVL/NPN)

英伟达建立了一套严格的推荐供应商名单（Recommended Vendor List, RVL），涵盖了从底层材料、精密组件到系统集成商的全流程 。

• 维谛技术 (Vertiv)：作为英伟达核心基建合作伙伴，维谛与英伟达共同开发了 7MW 的 Blackwell 液冷参考架构，不仅提供 CDU 和歧管，还涵盖了整机柜电源分配方案 。

• 博德 (Boyd)：作为顶级冷板供应商，博德通过先进的钎焊工艺为 GB200 提供高密度冷板，并提供针对机架和内部托盘的不同歧管方案 。

• 快速接头三巨头：史陶比尔、派克汉尼汾和 CPC 通过提供符合 OCP 标准的 UQD 产品，确保了液冷系统的模块化和互操作性 。

8.2 云巨头与 OEM 的大规模应用

• 亚马逊 (AWS)：其 P6e 实例全面采用了液冷架构，利用 Nitro 系统对液冷 rack 进行精细化管理 。

• 甲骨文 (OCI)：重新设计了 API 和基础设施堆栈，以自动化管理成百上千个 GB200 NVL72 托盘的维护流程，包括影响较小的热维修和自动负载均衡 。

• 超微 (Supermicro)：凭借每月 5000 个机架的产能，超微成为英伟达液冷方案的主要交付力量，其 SuperCluster 集成了端到端的液冷生态系统 。



第九章 未来展望：微通道液冷技术的后续演进

微通道液冷技术并非终点，而是通向更高维度散热方案的阶梯。

9.1 从单相水冷向两相流变迁

目前的单相液冷利用的是水的比热容，而随着未来单芯片功耗可能突破 2000W，利用液体的汽化潜热进行散热的两相流微通道技术正进入研发阶段 。

9.2 硅基集成与 3D 封装散热

未来的 Rubuin 平台可能会引入硅基微通道，即在硅片生产过程中直接刻蚀流道，或者在 3D 堆叠的 HBM4 显存之间穿插散热微流体层。这将彻底打破封装壁垒，实现散热与计算的物理融合 。

9.3 行业标准的全面统一

随着英伟达将 GB200 的机械与散热规范贡献给 OCP（开放计算项目），微通道冷板、48V 电源 shelf 以及盲插接口将成为行业通用标准。这种标准化将加速液冷技术向二线云厂商和企业级私有云市场的渗透 。

第十章 结论：液冷驱动的 AI 工业化新纪元

英伟达微通道液冷板技术不仅是一项工程奇迹，更是 AI 时代热力学挑战下的必然选择。通过将微通道结构从冷板基座深度整合至芯片封装，英伟达成功地在微观尺度上控制了极高的能量流动，使得万亿参数级别的模型训练成为现实。这一技术的普及不仅带来了显著的能源效率提升和 PUE 降低，更重塑了全球数据中心的供应链格局，催生了一个涵盖精密制造、化学处理、智能控制在内的数千亿级液冷产业集群。在可预见的未来，微通道液冷将继续作为 AI 计算的核心支柱，支撑着算力规模向 Exascale（百亿亿次）级别平稳跨越 。
