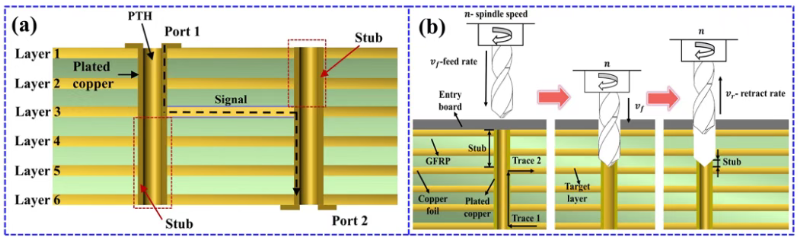

随着通讯电子行业产品迭代不断加快，作为“电子产品之母”的PCB对微孔加工质量提出了更为严苛的要求。背钻作为去除通孔中非必要孔铜、控制残桩长度的关键工艺，其加工质量直接影响高速信号传输的完整性。由于背钻通常在通孔金属化之后进行，加工条件与普通通孔钻削存在本质差异，堵孔、定位精度和残桩长度控制等问题逐渐成为制约微孔背钻技术发展的核心难题。已有研究多从工艺优化、加工参数、加工方法和微钻结构等应用层面展开，但对其深层机理的系统认识仍显不足。

背钻加工的特殊性与关键挑战

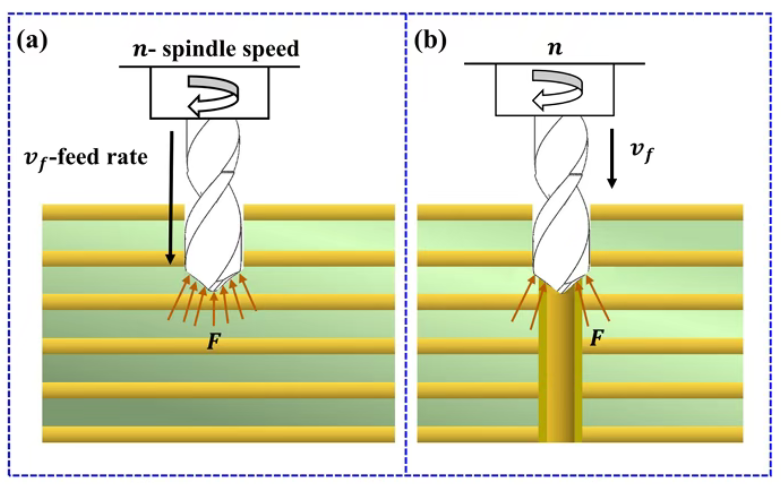

普通通孔钻削是对整块PCB进行贯穿加工，微钻的整个切削刃都受到材料反作用力，受力状态相对连续。而背钻加工时，由于通孔已经金属化，孔内壁存在镀铜层，钻尖部分并不参与有效切削，仅两侧切削刃与材料接触，形成局部受载状态。这种非对称受力特征使背钻过程对孔位精度和刀具刚性更为敏感。同时，背钻前需要将PCB重新装夹并二次定位，任何微小的孔位偏移都可能引起钻头受力不均，产生“行走”现象，进而导致孔弯曲甚至断钻。因此，背钻用微钻直径通常比通孔直径大0.15 mm以上，以保证基本的定位容差。

高速板微孔背钻由于材料难加工、孔径小、深度大，对微孔质量、定位精度和stub长度提出了更高要求。具体而言，背钻加工面临三方面突出挑战。其一，钻削热使高速板中的树脂倾向于附聚形成高分子聚合物，黏附在微钻表面，造成孔壁碎屑、背钻缠丝和堵孔问题，其中堵孔最为频繁，切屑无法及时排出而堵塞微孔，严重影响信号传输质量。其二，随着孔径减小，允许的孔位偏移越来越小，背钻偏孔会导致stub残留过多，对信号传输产生不利影响。其三，微孔长径比增大使背钻深度难以精确控制，一旦背钻过深，会将stub与有效孔铜一同去除，使微孔丧失信号传输功能甚至导致板材报废。

堵孔问题的机理与工艺对策

堵孔的本质是钻屑产生能力超过排除能力。背钻过程中，切屑由树脂、玻纤和镀铜等异质材料混合而成，镀铜延展性好、不易断裂，同时已镀铜的通孔使排屑空间进一步减小，二者共同作用导致钻屑更加难以排出。孔铜厚度是影响堵孔的重要因素，过大的镀铜厚度会直接造成排屑空间不足。柳小华等人从增加排屑空间出发，通过降低通孔镀铜厚度并进行背钻后处理，实现了完全杜绝微孔背钻堵孔的效果，但该方法受客户对孔铜厚度要求的限制，适用范围有限。

从力学角度分析，主轴转速、进给速度、钻尖角和钻头磨损都会影响钻头剪切力，当剪切力不足时无法有效切断镀铜，形成连续且难断的切屑，进而导致堵孔。实验表明，低进给速度下排屑不及时会使堵孔率升高；大直径钻头因排屑槽更大而具有更好的排屑能力；在相同镀铜厚度条件下，较大的背钻深度反而堵孔率较低。王小平等人通过大量切片分析发现，微钻横刃没有切削效果，其对孔铜的作用主要是挤压，当孔位偏移使横刃接近并参与孔铜切削时，挤压加剧，从而诱发堵孔。这一认识为后续分情况讨论背钻加工状态提供了重要思路。

在刀具优化方面，WC因具有优良的耐磨性、较高的刚性、极低的热膨胀系数和较高的断裂强度，成为背钻微钻的主要材料。金洲公司生产的A129BD背钻刀具采用短刃长、小螺旋角、薄芯厚设计，经测试可显著减少背钻堵孔和偏孔问题。钻尖角对切削和排屑性能也有明显影响，采用130°钻尖角的背钻专用刀相比165°普通钻刀，堵孔率大幅降低，基本解决了堵孔问题。

背钻定位精度的影响因素与控制

背钻孔径减小使得钻头直径相应减小，钻头的抗弯强度和向心性降低，入钻时容易发生打滑，导致钻孔位置产生随机偏移，降低定位精度。持续钻孔造成的磨损也会削弱切削精度。使用盖板被证明是提高定位精度的有效手段，润滑树脂铝盖板中的润滑树脂可以黏附在微钻上起到润滑作用，减少微钻磨损；高刚性钻头配合小进给则能抑制钻头摆动。相关实验采用铝片与酚醛树脂片叠层作为盖板，同时兼顾了定位与润滑需求。

在加工参数对孔位偏移的影响方面，研究者利用BP神经网络与正交实验相结合的方法，针对0.35 mm微钻得到最佳加工参数为主轴转速150 krpm、孔限1800孔、进刀速度115 ipm，并建立了有效的神经网络模型指导实际生产。李之源等人进一步指出，定位精度随主轴转速、退刀速度和钻头直径的增加而提高，随进给速度、钻孔数和入口板厚度的增加而降低。尽管如此，专门针对背钻定位精度的研究仍相对较少。定位精度的变化会改变背钻切削刃与材料的接触状态，进而影响钻削轴向力，这一关系需要更深入的力学分析。
